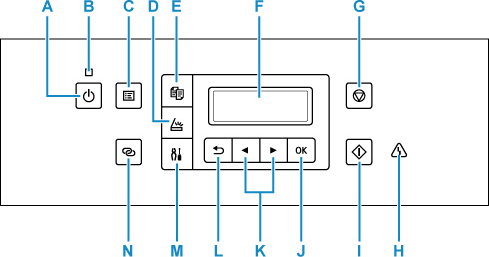

Kezelőpanel

A: BE (ON) gomb

Be-, illetve kikapcsolja a készüléket. A készülék bekapcsolása előtt ellenőrizze, hogy a dokumentumfedél le van-e zárva.

• A nyomtató be- és kikapcsolása

B: BE (ON) jelzőfény

Villog, majd világít a készülék bekapcsolása után.

C: MENÜ (MENU) gomb

Megjeleníti a Másolás menü (Copy menu) vagy a Beolvasás menü (Scan menu) képernyőt.

D: BEOLVASÁS (SCAN) gomb

Ezzel a gombbal lehet a nyomtatót beolvasási módba kapcsolni.

E: MÁSOLÁS (COPY) gomb

Ezzel a gombbal lehet a nyomtatót másolási módba kapcsolni.

F: LCD (folyadékkristályos kijelző)

Üzenetek és menüelemek, illetve a műveletek állapotának megjelenítésére szolgál.

G: Stop gomb

Leállítja a folyamatban lévő nyomtatási, másolási vagy lapolvasási feladatot.

H: Riasztás (Alarm) jelzőfény

Hiba esetén világít vagy villog.

I: Start gomb

Elindítja a másolást, a beolvasást stb.

J: OK gomb

Véglegesíti a menü vagy beállítás kiválasztását. Ez a gomb a hibák elhárításához, valamint az ADF-ben (automatikus lapadagolóban) lévő dokumentumok kiadására is használható.

K: és gomb

Egy választási lehetőség kijelölésére szolgál. Karakterek is ezekkel a gombokkal adhatók meg.

• Menü és beállítás kiválasztása

L: Vissza (Back) gomb

Az LCD kijelző visszatér az előző képernyőre.

M: Beállítások (Setup) gomb

Megjeleníti a Beállítás menü (Setup menu) képernyőt. Ezzel a menüvel a nyomtató karbantartását végezheti el, és módosíthatja a nyomtató beállításait. A beviteli mód is ezzel választható ki.

N: Vezeték nélküli kapcsolat (Wireless connect) gomb

Ha anélkül, hogy az útválasztón hajtana végre valamilyen eljárást, közvetlenül okostelefonjáról vagy más hasonló eszközéről szeretné beállítani a nyomtató vezeték nélküli útválasztóval kapcsolatos adatait, akkor nyomja meg és tartsa nyomva ezt a gombot.
